在线互动式UPS
详情

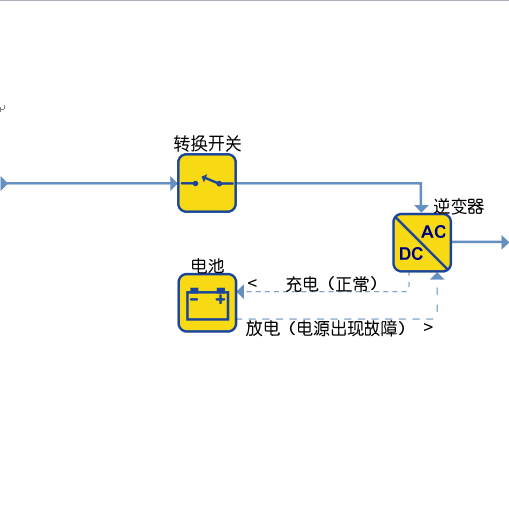

   在线互动式UPS是用于小企业、网站、部门服务器的最常见的设计。在此设计方案中,电池到交流电源的转换器(逆变器)始终连接到UPS的输出端。如果在输入交流电源正常时反向操作逆变器,就会给电池充电。

   一旦输入电源出现故障,转换开关就会打开,并通过电池向UPS输出端供电。与后备式UPS拓扑结构相比,由于逆变器始终打开且与输出端保持连接,这种设计进-步增强了滤波效果,并降低了转换瞬态过电压。

   另外,在线互动式设计方案通常会加入一个分接头转换变压器。这样,当输入电压发生变化时,通过调整变压器分接头可以更好地调节电压。在电压较低的情况下,电压调节是一项重要功能,否则UPS将转换到电池并最终无法供电。由于这种情况而频繁地使用电池可能会导致电池过早损坏。然而,也可以按如下方式设计逆变器,即当它出现故障时,仍然允许电源从交流输入流向输出,这样,就消除了发生单点故障的可能性,并有效地提供两条独立的电源路径。这种UPS设计方案具有效率高、体积小,成本低和可靠性高的特点,并可校正过低或过高的市电电压,因此在功率范围0.5-5kVA的应用领域中占绝对优势。
